制砂机

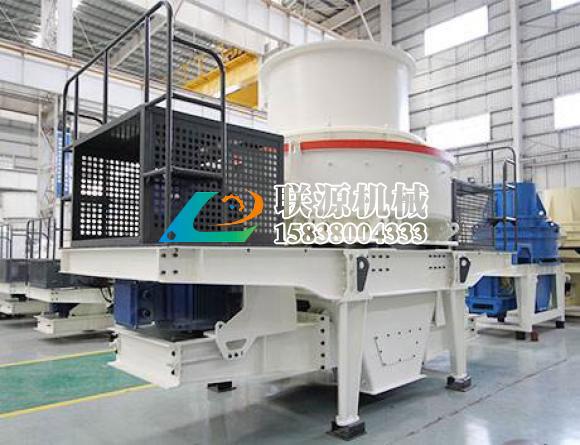

【产品介绍】:冲击式破碎机(又称VSI系列新型制砂机)是我公司研制的新一代制砂机。长年的技术积淀,现代化的加工设备精工制作保证了冲击式破碎机地位。VSI系列高效立轴冲击式破碎机是新一代新型制砂专用设备,也是目前的制砂设备。该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供优质砂石骨料。

设备介绍
设备介绍
冲击式破碎机(又称VSI系列新型制砂机)是我公司研制的新一代制砂机。长年的技术积淀,现代化的加工设备精工制作保证了冲击式破碎机地位。VSI系列高效立轴冲击式破碎机是新一代新型制砂专用设备,也是目前的制砂设备。该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供优质砂石骨料。
性能特点
1、处理量大、产量高—与同等功率下的传统设备相比,产量提高30%,而且运行稳定;
2、易损件消耗低—破碎腔物料撞击角度设计,与耐磨件的摩擦少,比传统设备运行费用低30%,直接降低了设备的使用成本;
3、产品粒形优异—产品呈立方体,粒形好、级配合理、细度模数可调;特别适合人工制砂和石料整形,实践证明比其他传统设备制砂、整形效果提高30%;
4、液压装置、易于维护—液压开盖装置,使破碎腔内部件检修拆换方便快捷,缩短了停机时间,省时省力;
5、自动检测、安全可靠—设置过振动显示与报警装置,如果设备发生不良运转,可发出警告,使设备停止工作,达到保护机器的目的;
6、稀油润滑、自动保养—稀油润滑站,双油泵互补保证供油,无油流、无油压时自动停机;油液冷却及加热装置确保轴承润滑始终处于状态。从而彻底解决轴承发热等问题,使主轴轴承保持恒温,延长维护周期和使用寿命;
7、安装简便、易于操作—设备重量轻、安装方式多样,可移动式安装;安装、维修和保养简单,操作使用方便;一旦明确具体的用途,VSI制沙机只需进行细微调整,便可发挥其卓越的性能;
8、一机多用、应用灵活—独有的进料破碎结构,拥有多种破碎腔型,可很方便的实现“石打石”和“石打铁”的转换,从而解决了一机多用的难题。如果要改变VSI破碎机的应用,无需做大的调整,既可适应用户的不同需求:人工制砂、碎石整形、磨蚀物料等;
9、品质保证—新技术工艺,铆接技术应用以及汽车工艺的外观喷砂除锈处理和喷漆工艺应用,极大的提高了设备的内在质量和外观品质。核心零部件均选用(轴承采用高精度等级的TIMKEN滚动轴承),确保系统低故障率;
10、注重环保—制砂设备工作噪音小、无污染。空气自循环系统,大大降低了外排风量,降低粉尘,利于环保。此外VSI制沙机预留并适合安装多种规格的除尘设备。
工作原理
VSI制砂机运用选择性破碎和解理破碎原理,直接对物料施加足够动能,并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂,粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。物料落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
中心进料伴随环形瀑落进料:物料落入进料斗,在经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,同由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内收到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排

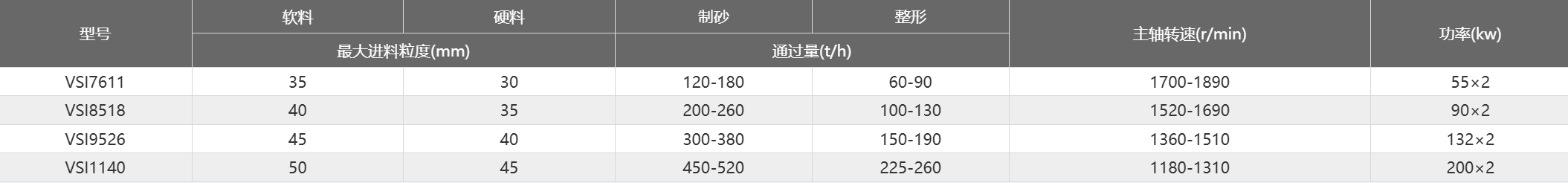

技术参数

型号 HXVSI-7611 HXVSI-8518 HXVSI-9526 HXVSI-1140
处理量 (t/h) 瀑落与中心进料 120-180 200-260 300-380 450-520
全中心进料 60-90 100-130 150-190 225-260
入料尺寸 (mm) 软料 35 40 45 50
硬料 30 35 40 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310
双电机功率(kw) 4P   110 4P   180 4P   264 4P   400
外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5000×2700×3300
电源 380V 50HZ
润滑站 双油泵电机功率 2×0.31Kw
安全保护 双油泵互补保证供油:无油流、无油压自动停机:水冷降温:冬季电机加热启动。
外形尺寸 (长×宽×高)(mm) 820×520×1270
油箱加热器功率 2KW

内部结构
VSI制砂机运用选择性破碎和解理破碎原理,直接对物料施加足够动能,并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂,粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。物料落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

中心进料伴随环形瀑落进料:物料落入进料斗,在经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内收到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
