砂石分离机

【产品介绍】:砂石分离机主要有进料槽、搅拌分离机、供水系统、筛分系统、浆水均化、循环使用及废浆再利用系统共六个部分组成。当残留混凝土与水进入料槽后,同时连续注入循环水,在水流的冲击下,混合料浆随水进料口进入分离机,对残留混泥土进行充分清洗。

设备介绍
砂石分离机主要有进料槽、搅拌分离机、供水系统、筛分系统、浆水均化、循环使用及废浆再利用系统共六个部分组成。当残留混凝土与水进入料槽后,同时连续注入循环水,在水流的冲击下,混合料浆随水进料口进入分离机,对残留混泥土进行充分清洗。
砂石分离机
组 成
进料槽、搅拌分离机、供水系统
解决问题
混凝土的污染问题
特 点
结构紧凑,操作简单
1、设备简介
水泥浆水不断从分离机底部的出浆口流出,

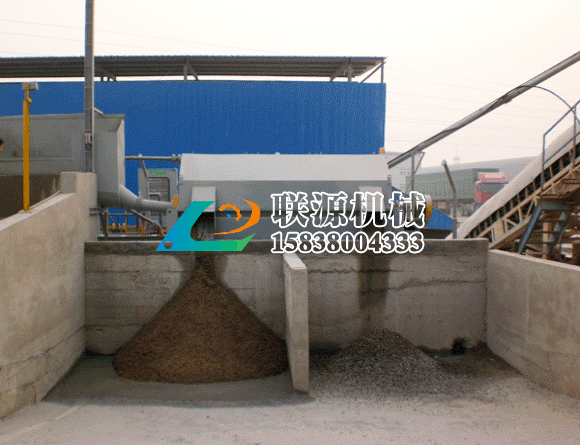

经导浆槽流入浆池。清洗过得砂、石子在搅拌分离机内螺旋叶片的推动下,砂、石分离后经各自的出料口落入料池。由浆槽流入浆池的水泥浆水被采用叠加法与清水那规定比例计量合混凝土,分离出的砂、石及浆水的再利用。分离砂、石时要有足够的水冲洗,使石头子的含量小于1%、砂的含量小于3%是没有问题的,虽然分离出的砂石的细料成分减少,级配改变,但由于其在料场中所占比例大小,不影响使用。
建设部JGJ63-2006《混凝土用水标准》中将混凝土拌和用水分为:饮用水、地表水、地下水、混凝土企业设备洗刷水和海水等,并将混凝土拌合用水的各技术指标作为一系列的规定。我们根据这些规定对回收浆水的各项指标进行检测,然后用于再生产。本公司生产的砂石分离机结构简单,但设计精巧,内胆采用不锈钢筛网,滚筒式清洗,处理能力强,大量喂料不会产生堵料现象。沙石分离干净,表面无粉灰残留,出料口所出的石料可直接回用。电器控制简单可靠,可满足不同用户要求,提供不同配套的电器接口。以方便用户对废弃的混凝土进行各种深入的处理。
它主要用于混凝土搅拌站周转用搅拌车的清洗和弃物中的砂、石、泥浆等的分离、收集、再利用。即可切实有效的解决了混凝土的污染问题,又能经济合理地节约了宝贵的建筑资源。实属混凝土搅拌站不可忽缺的配套回收设备。砂石分离机主要由分离系统、供排水系统、电控系统、润滑系统组成。分离系统采用目前分离效果的排孔滚动筛,并配置自动扫石机构和光电自动化控制系统,本机主要用于混凝土搅拌站的搅拌车清洗及剩余废弃混凝土、沙石、水的分离回收再利用,该装置的使用可彻底解决废弃混凝土污染问题,并可节约资源。不但能将搅拌车中的废弃混凝土中的砂,石,浆水一次性全自动分离清洗,并保证砂,石,水再利用,污水通过三级沉淀池,沉淀后再抽入机内循环使用,彻底实现了污水的零排放,既节约了资源,又保护了环境,真正意义上体现了该机的设计合理,维修使用方便,耗电低,投资回报率高等特点,是搅拌站理想的产品。

2、整机结构
该产品结构紧凑,操作简单,控制过程可手动、全自动,故障全显示,便于运输、安装、维修。有效工作区域宽敞,可根据需要提供一到两台车同时卸料及清洗。
分离系统:筛筒管螺旋前进方向与水平成倾角设计,使得物料可在有限筛分过程中充好翻转并接受喷射水流的清洗并分离。分砂机沉淀池上部溢流槽高度的合理布置使得砂粒与泥浆可充分分离,输送绞龙与壳体内壁非对称安装,积聚的一层物料可以有效地防止磨损,螺旋加长,物料可在输送过程中充分脱水。砂石一次性彻底分离。分离能力可能0-30 t/h.
供排水系统:全系统的清洗过程采用循环清洗,因此污水基本零排放,水资源再利用率高。
电控系统:采用日本原装PLC控制,功能更强大,维修更方便,控制过程全自动,故障全显示、报警。提高了整机的稳定性和可靠性,所有控制模块都装入不受天气影响的开关箱内,全自动操作易于控制和维护。
操作简便:将搅拌车倒至设定的停车位,进行加水滚洗后,将废料浆水直接倒入进料斗,由进料斗流入分离机进行清洗、分离。将分离出来的砂石分别送到出砂口与出石口。溢流出来的将水经排水沟流向沉淀池,通过三级沉淀后再由水泵抽回,循环使用,搅拌车清洗全程约五分钟。另外可根据需求制造不同规格的机型。

3、设备用途
砂石分离机又叫混凝土砂石分离机或混凝土砂石分离浆水回收设备,是混凝土回收系统的核心设备,主要用于将清洗罐车的污水及残留混凝土中的砂石清洗分离及回收利用。该机设计上采用混凝土回收技术,结合了滚筒式分离和螺旋筛选式分离的特点,为你节省大量的人力,物力,财力。
该装置机械结构简单,效益显著:分离出砂石表面光洁,砂子含灰≤1%,含水≤3-5%;洗车水循环使用,污水达到零的排放;设备耐磨,操作简单,便于清理检修。

4、设备特点
回收彻底,操作简便,性价比高一款机型。
+PLC电控箱,采用欧洲技术自动编程控制
+操作简单可靠(亦可手动)
+密封装置采用欧洲进口四层密封件
+电器元件为欧洲公司技术产品
+砂石一次性分离彻底
+洗车水循环使用,污水打零排放
+分离能力为30t/h
+易磨损件做了强化处理,延长使用寿命
+可根据现场地形及搅拌车数量
+外壳钢材厚实,达到8—10 mm,长期露天摆放,不易生锈腐蚀
+砂石出口较高,在机器工作过程中不易造成砂石拥堵出口
+筛网采用干网式,拆装方便,且不易腐蚀堵塞,如长纤的混凝土业者可依然使用
+主搅拌系统容积宽大,并换装容易
该系统主要有三部分组成,洗车台,分离机堆场和水池。单个车位的洗车台占地约40平方,砂石堆场占地约30平方,水池总面积不超过50平方,占地约为130平方。

5、设备种类
双车位砂石分离机
产品说明:
该洗车系统可分为单车位,双车位,三车位,可以根据用户的不同要求增减,可到五车位同时工作。当罐车停到设定位置后,该系统会自动加水,自动冲洗,自动将溜槽内的污水及混凝土废料经螺旋输送机送入沙石分离系统处理,整个冲洗过程全部自动化。
混凝土砂石分离机
产品说明:
沙石分离机为混凝土回收系统的核心设备,主要用于将清洗罐车的污水及残留混凝土中的沙石清洗分离及回收利用。该机设计上采用混凝土回收技术,结合了滚筒式分离和螺旋筛式分离的特点,对易损件部分做了大量的改进,具有操作简单,智能控制,全过程无人看管,方便快捷,真正做到了你命令它工作的目标,为你节省大量的人力,物力,财力,而且维修方便,耗电量超低,以其超高投资回报率更让它成为每个搅拌站的不二选择。选择我们的产品就等于选择了巨大的财富!相信我们的智能砂石分离机,就是相信自己走在了混凝土行业的前沿!
单车位砂石分离机
产品说明:
该系统同时能清洗两辆车,适合30--50辆车的搅拌站使用,清洗回收量在每小时30--50吨,可根据客户现场布局场地施工,双车位砂石分离机是120--180搅拌站的理想选择规格。客户也可根据自己搅拌站站的规模,选择三车位的设备,以使用更方便合理。
螺旋分离机
JTL螺旋分离机的主要特点是结构紧凑, 平地安装,卸料点高,无需开凿地面储存物料,占地空间小,更重要的是使国内外同类产品维修费用高,配件难买等难题得到解决,对螺旋轴头部件及结构形式做了重新设计,延长了其使用寿命,密封件和轴承在用户当地即可方便购买到,用户维修人员即能熟练快速更换,不耽误生产,为用户大大节省了设备维护维修费用,提高了生产效率。整机倾斜设计, 能有效保证物料的固液分离彻底;物料在槽体内壁上的积聚可以有效地防止磨损;加固带冲洗管的进料斗有效防止误撞击和物料沉积
